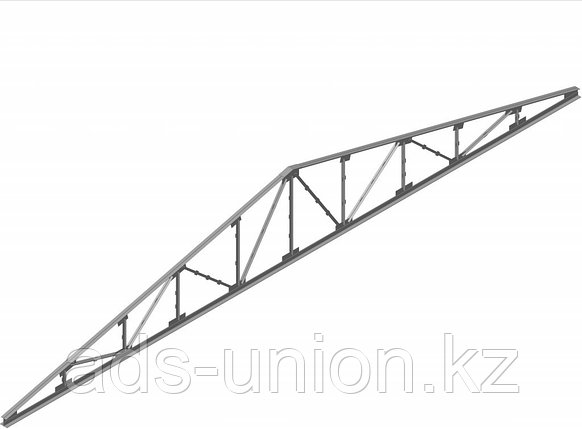

Конструкция-ферма (изготовление)

Фе́рма в строительной механике стержневая система, остающаяся геометрически неизменяемой после замены её жёстких узлов шарнирными. В элементах фермы, при отсутствии расцентровки стержней и внеузловой нагрузки, возникают только усилия растяжения-сжатия. Фермы образуются из прямолинейных стержней, соединенных в узлах.

Ферма состоит из элементов: пояс, стойка, раскос, шпренгель (опорный раскос).

Классификация строительных ферм

Фермой называется стержневая конструкция, у которой концы стержней соединены в узлах и образуют статически неизменяемую систему. Стальные фермы получили широкое распространение во многих областях строительства: в покрытиях и перекрытиях промышленных и гражданских зданий, мостах, опорах линий электропередачи, объектах связи, телевидения и радиовещания (башни, мачты), транспортерных галереях, гидротехнических затворах, грузоподъемных кранах и т.д.

По конструктивному признаку фермы делятся на легкие и тяжелые. К тяжелым фермам относятся решетчатые конструкции, работающие в тяжелых и особых условиях, например: фермы мостов, ангаров, кранов. Часто эти сооружения воспринимают динамические нагрузки, поэтому их проектируют клепаными или с узлами на высокопрочных болтах.

Наиболее распространенными в строительстве являются легкие фермы, конструкцию которых будем рассматривать ниже.

По очертанию поясов фермы делятся на трапециевидные, треугольные,параболические или сегментные, полигональные, фермы с параллельными поясами.

По типу решетки фермы подразделяются на треугольные, треугольные с дополнительными стойками, треугольные со шпрен-гелями, ромбические, крестовые.

Расчетная схема ферм может быть статически определимой и статически неопределимой, что обусловливает выбор конструкции опорного узла, которые бывают шарнирными и жесткими.

По типу поперечных сечений различают фермы из одиночных или двухсимметрично расположенных уголков, труб, гнутосварных профилей, двутавров, тавров, швеллеров.
Фермы разделяются также на стропильные и подстропильные.
