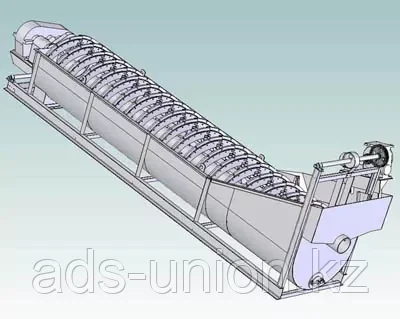

Спиральный классификатор 1КСН-12М

Классификатор спиральный представляет собой технологическое оборудование, в виде наклонного корыта, в которое помещены один или два вращающихся вала с насаженными на них ленточными спиралями, выполненными на винтовой линии, предназначенный для разделения по крупности тонкоизмельченного материала в водной среде при обогащении полезных ископаемых.

Применяется на обогатительных фабриках, где работает в замкнутом цикле с мельницей, также может применяться как транспортирующий и обезвоживающий аппарат.

Классификатор спиральный, модели 1КСН-12М предназначен для разделения по крупности рудных
мелкозернистых материалов в водной среде на две фракции - тонкую, выделяемую в сливе и крупную - в пески,
при обогащении руд цветных и черных металлов и других полезных ископаемых. Номинальная крупность
материала для выдачи в слив от 0,15 до 0,83 мм. ГОСТ 28121-89.

Технические, качественные и эксплуатационные характеристики:
1. Производительность наибольшая, тн/час
по пескам, …………………………………………………..………..80
по сливу, ………………………………………………………..……16
2. Длина корыта, мм, ……………………………………………...6500
3. Диаметр спирали, мм,…………………………………………………….1200
4. Направление винтовой линии спирали…………………………….…..левое
5. Частота вращения спирали, об/мин………………………………….……8,7
6. Материал ленты спирали………………………………….... согласно пожелания заказчика
7. Привод вращения спирали
7.1. Двигатель, мощность, кВт, ……………….5,5
частота вращения, об/мин………………………………………………….1000
7.2. Редуктор, максимальный момент, Нм ……5357
8. Привод подъёма спирали
8.1. Двигатель, мощность, кВт, ………………...…..1,5
частота вращения, об/мин………………………………………………….1500
8.2. Редуктор, передаточное отношение………..12,5
9. Габариты (LxBxH), мм, …………………………..8450х1700х3178
10. Масса, тн, не более………………………………………………………6,65
